Sicherung

Allgemein

Beim Lada Niva werden sogenannte Torpedosicherungen nach DIN 72581-1 verwendet. Diese bestehen aus einem zylindrischen Isolierkörper von 6  mm Durchmesser und 25 mm Länge. Der Sicherungsstreifen endet beidseitg in konischen Kontaktflächen und ist in einer Nut eingelegt. Gebräuchlich sind die Größen:

gelb - 5A weiß - 8A rot - 16A blau - 25A grau - 40A
sicherunggelb.jpg sicherungweiss.jpg sicherungrot.jpg sicherungblau.jpg sicherungschwarz.jpg

Bei günstigen Kosten und guter Erkennbarkeit des Zustandes, besteht der Nachteil in einer relativ geringen, ringförmigen Kontaktfläche, die zusammen mit ungenügender Druckkraft der gelochten Haltefeder, hohe Übergangswiderstände verursachen kann. Diese führen zu übermäßiger Erwärmung der Kontaktstelle, was eine weitere Oxidation der ohnehin geschädigten Kontaktstelle weiter begünstigt. Im Extremfall erwärmt sich der Kunststoff des Sicherungskastens soweit, daß es zu Verformungen kommen kann. Abhilfe schafft hier regelmäßige Wartung indem die Sicherungen vor und nach dem Winter etwas hin und her gedreht werden. Dabei sollte auch gleich die Spannkraft der Kontaktfeder geprüft werden. Gegebenfalls durch leichtes nach oben biegen die Vorspannkraft erhöhen


1600er

Folgende Übersicht kann nur einen groben Anhaltspunkt über die Sicherungsbelegung geben. Besonders die Belegung der unteren Sicherungsleiste ist ausstattungsabhängig (Heckscheibenheizung/wischer usw.).

01 - 16A - Hupe, Dose Motorraum, Bremslicht, Zigarettenanzünder, Innenraumlicht
02 - 8 A - Frontscheibenwischer und -wäscher, Heizgebläse, Relais Scheinwerferwischer
03 - 8 A - Fernlicht links, Kontrolle Fernlicht
04 - 8 A - Fernlicht rechts
05 - 8 A - Abblendlicht links
06 - 8 A - Abblendlicht rechts
07 - 8 A - Standlicht links, Hecklicht + Kennzeichenleuchte rechts, Kontrolle Licht
08 - 8 A - Standlicht rechts, Hecklicht + Kenzeichenleuchte links, Instrumentenbeleuchtung
09 - 8 A - Cockpitanzeigen, Rückfahrlicht, Blinker, Magnetventil Vergaser, Relais Heckscheibenheizung
10 - 8 A - Lima-Spannungsregler + Erregerstrom
11 - 8 A - Nebelschlussleuchte
12 - 8 A - Scheinwerferwischer und -wäscher (Motor)
13 - 8 A - Heckscheibenwischer und -wäscher
14 - 16 A - Heckscheibenheizung
15 - 16 A - Reserve
16 - 8 A - Warnblinkanlage

sicherungglas.jpg Zusätzlich finden sich Sicherungen unmittelbar vor den Scheinwerferwischermotoren, wenn welche montiert sind. Diese sind als 2A Glassicherungen in einem extra Kabelsicherunghalter zu finden. Es passen von der Größe her auch Torpedosicherungen.


SPI und Diesel

(Turbodiesel=MPI)

Bei einigen Modellen, z.B. 1.9D ist der Zigarettenanzünder nicht auf Si-10, sondern auf Si-15 geklemmt.

01 - 16A - Heizlüfter, Relais Scheinwerfer, Wisch/waschanlage, Relais Heckscheibenheizung, Front und Heckscheibenwischer
02 - 8 A - Frontscheibenwischer/-wäscher, Blinkrelais+Anzeige, Rückfahrlicht, Lichtmaschine, Cockpitanzeigen
03 - 8 A - Fernlicht links, Kontrolle Fernlicht
04 - 8 A - Fernlicht rechts
05 - 8 A - Abblendlicht links.
06 - 8 A - Abblendlicht rechts.
07 - 8 A - Standlicht links, Hecklicht rechts, Kennzeichenleuchte , Kontrolle Licht.
08 - 8 A - Standlicht rechts, Hecklicht links, Instrumentenbeleuchtung.
09 - 8 A - Blinker, Warnblinker, Relais Heckscheibenheizung.
10 - 8 A - Hupe, Dose Motorraum, Bremslicht, Zigarettenanzünder, Innenraumlicht.
11 - 8 A - Reserve
12 - 8 A - Reserve
13 - 8 A - Nebelschlussleuchte, Scheinwerferwisch/-waschanlage (Motor+Relais)
14 - 16 A - Reserve.
15 - 16 A - Reserve.
16 - 8 A - Reserve.

Niva 1700 SPI Zusatzsicherungen unter Fußraumabdeckung links:

  • 15A - rote Fassung: Benzinpumpe+Relais
  • 15A - schwarze Fassung: Aktivkohlebehälter, Speedsensor, L-Sonde, Relaisblock Einspritzung
  • 15A - grüne Fassung: Zündmodul, Steuergerät
  • 50A Maxisicherung: Saugrohrvorwärmung

Niva 1900 Diesel Zusatzsicherung:

Im Motorraum oberhalb der Batterie befinden sich die Relais der Kühlerlüfter und dazugehörend ein paar Kabelsicherungshalter.


MPI

01 - 16A - Heizlüfter, Relais Scheinwerfer, Wisch/waschanlage, Relais Heckscheibenheizung, Front- und Heckscheibenwischermotoren
02 - 8 A - Frontscheibenwischer und -wäscher, Blinkrelais+Anzeige, Rückfahrlicht, Lichtmaschine, Cockpitanzeigen
03 - 8 A - Fernlicht links, Kontrolle Fernlicht
04 - 8 A - Fernlicht rechts
05 - 8 A - Abblendlicht links
06 - 8 A - Abblendlicht rechts
07 - 8 A - Standlicht links, Hecklicht rechts, Kennzeichenleuchte , Kontrolle Licht
08 - 8 A - Standlicht rechts, Hecklicht links, Instrumentenbeleuchtung
09 - 8 A - Blinker, Warnblinker, Relais Heckscheibenheizung
10 - 8 A - Hupe, Dose Motorraum, Bremslicht, Innenraumlicht
11 - 8A - Reserve
12 - 8 A - Reserve
13 - 8 A - Nebelschlussleuchte, Scheinwerferwasch- und Wischanlage (Motor+Relais)
14 - 16A - Reserve (verwendbar für Dinge, die nur wenn das Abblendlicht an ist versorgt werden sollen)
15 - 16A - Zigarettenanzünder;
16 - 8 A - Reserve

sicherungeuro4.jpg Hinter der linken Fußraumverkleidung zwischen Zusatzsicherungen und Steuergerät befindet sich noch eine Flachstecksicherung 7,5A.

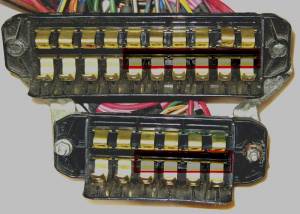

Besonderheit Sicherungshalter

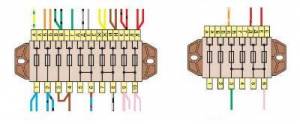

  • die jeweils untere Kontaktklammer ist der Eingang
  • einige Kontakte sind verbunden was bei der Fehlersuche beachtet werden muss

Defekte

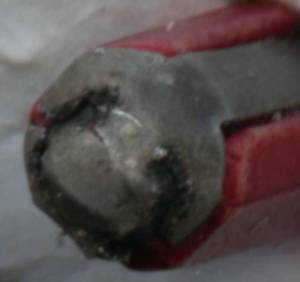

Einbrandspuren wegen schlechtem Sitz im Halter
  • Durch die o.g. Kontaktoxidation kann die Elektrik, beim Blinken, die Beleuchtung, die Armaturenbrettbeleuchtung bis hin zum nicht reagieren des elektronischen Gaspedals ein kurioses Eigenleben führen. Abhilfe bringt vorrübergehend das hin- und herdrehen der Sicherungen, längerfristig sollte auf qualtativ hochwertige Sicherungen zurückgegriffen werden.
