Lenkstockschalter

Allgemein

Als Lenkstockschalter bezeichnet man die Einheit der drei Hebel, welche unterhalb des Lenkrades an der Lenksäule befestigt ist. Darüber werden die Funktionen Scheibenwischer, Blinker und Fernlicht bedient.

  • mit dem rechten Hebel schaltet man den Frontscheibenwischer auf Aus - Intervall - Dauerbetrieb. Zieht man den Hebel Richtung Lenkrad wird die Wischwasserpumpe eingeschaltet.
  • der linke, kürzere Hebel betätigt den Blinker rechts - aus - links.
  • der linke, längere Hebel betätigt Abblendlicht - Fernlicht. Zieht man diesen Hebel Richtung Lenkrad wird die Lichthupe betätigt.

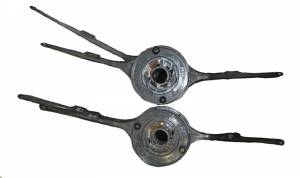

lenkstockvergleich.jpg Es gibt zwei unterschiedliche Lenkstockschalter, was in der Praxis aber kaum von Bedeutung ist, da die Exemplare mit der zusätzlichen Stufe beim Abblendhebel, nur bei den ersten Niva und älteren PKW verbaut waren. Im rechten Bild sieht man den Unterschied. Unten das weit verbreitete Modell, bei dem am linken, längeren Hebel zwischen Aufblend- und Abblendlicht geschalten werden kann. Der darüber abgebildet Lenkstockschalter hat noch eine zusätzliche Stellung nach oben, um das Parklicht zu schalten.

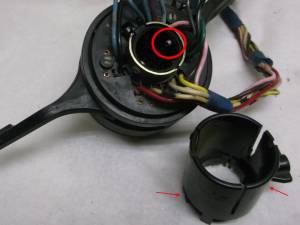

lenkstockdemontage1.jpg Um den Lenkstockschalter zu zerlegen, müssen vier Nieten aufgebohrt und entfernt werden. Zuerst wird die Kunststoffröhre am unteren Ende des Lenkstockschalters entfernt. Die Pfeile im nebenstehenden Bild zeigen, wo die Nieten zu finden sind. Als zweiten Schritt die Nieten vom metallenen Haltering entfernen (eingekreist). Dabei auf die Kabel achten, um diese nicht zu beschädigen

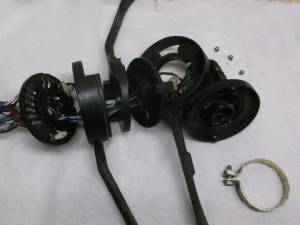

lenkstockdemontage2.jpg Jetzt kann dieser Ring abgenommen werden und die Einzelteile des Lenkstockschalters nach unten auseinandergezogen werden. Achtung, 3 Kugeln und eine Scheibe können herausfallen.


Lenkstockschalter entfernen

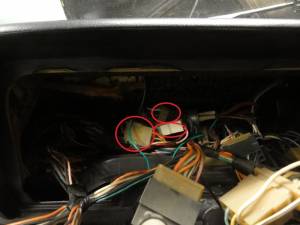

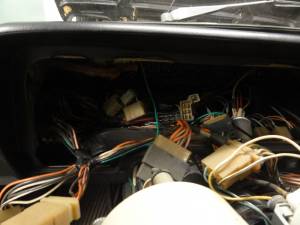

Zuerst muss die Instrumententafel ausgebaut werden um die nötigen Steckverbindungen zu lösen

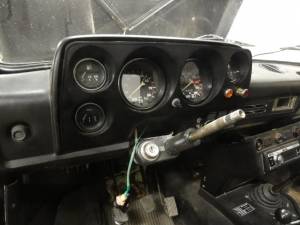

Danach das Lenkrad entfernen.
lenkschalter1.jpg lenkschalter2.jpg

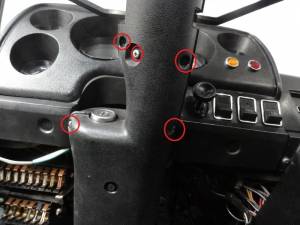

die Lenkstockverkleidung demontieren

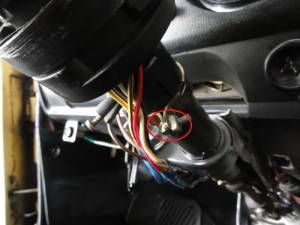

und die Schelle etwas lösen
lenkschalter3.jpg lenkschalter4.jpg

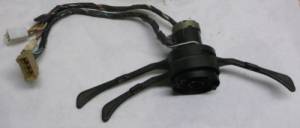

Damit sollt sich der Lenkstockschalter ohne Kraft abziehen lassen. lenkschalter5.jpg
